电动开窗器控制箱详解

电动开窗器控制箱是电动开窗机系统的核心控制设备，负责接收控制信号并驱动开窗器运行，实现窗户的自动化控制。以下从定义、功能、结构、工作原理、特点、优势及应用场景七个方面为您详细介绍：

一、定义

电动开窗器控制箱（又称消防电动开窗机控制设备）是电动开窗机系统的“大脑”，用于接收控制信号（如手动操作、消防联动信号等），驱动开窗器电机运行，控制窗户的开启和关闭。

二、功能

信号接收与处理

接收来自中央控制系统、手动操作装置或传感器（如风雨传感器、温度传感器）的信号。

对信号进行分析和处理，判断指令类型（如开启、关闭、调节开度）。

驱动控制

通过继电器或输出模块为开窗器电机提供动力，控制窗户的开启和关闭动作。

支持多回路控制，可单独控制多个窗户或分组控制。

状态监测与反馈

监控开窗器的运行状态，如电流、电压、温度等参数。

提供状态反馈至中央控制系统或用户界面，实现闭环控制。

保护与报警

配备过载保护、短路保护、防夹手等功能，确保使用安全。

在异常情况下发出报警信号，以便及时处理故障。

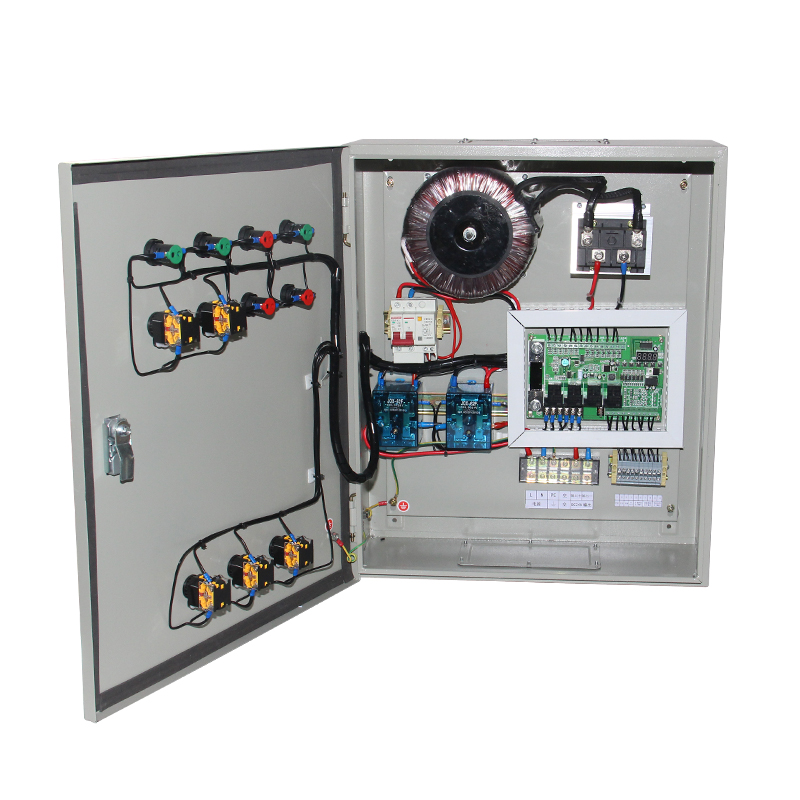

三、结构

电动开窗器控制箱主要由以下部分组成：

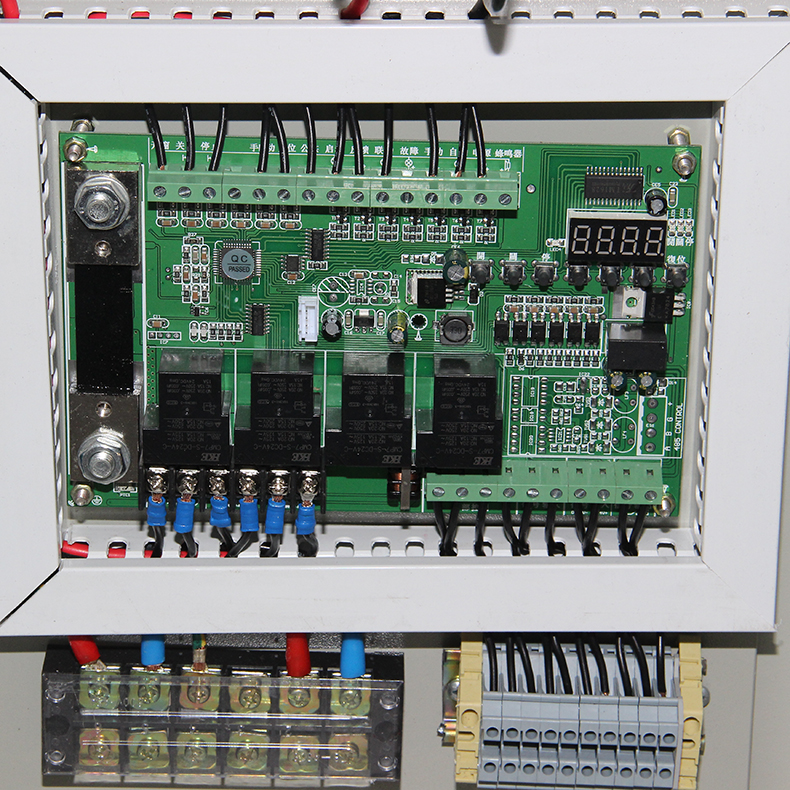

主控板：负责信号处理和控制逻辑，采用微处理器或逻辑电路实现。

输入模块：接收控制信号和传感器数据，如手动按钮、遥控器信号、风雨传感器信号等。

输出模块：通过继电器或接触器控制开窗器电机的电源通断，实现驱动控制。

电源：为控制箱和开窗器提供电力，通常为AC220V或DC24V。

继电器和接触器：控制电路的通断，实现开窗器的驱动和停止。

指示灯和显示屏：用于指示控制箱的工作状态、故障信息等。

四、工作原理

电动开窗器控制箱的工作原理如下：

信号接收：控制箱接收来自中央控制系统、手动操作装置或传感器的控制信号。

信号处理：主控板对接收到的信号进行分析和处理，判断指令类型（如开启、关闭、调节开度）。

驱动控制：通过输出模块（如继电器或接触器）控制开窗器电机的电源通断，驱动窗户开启或关闭。

状态反馈：开窗器执行动作后，将状态信息（如开度、运行参数）反馈至控制箱，实现闭环控制。

保护与报警：在异常情况下（如过载、短路、防夹手等），控制箱发出报警信号并采取保护措施，确保使用安全。

五、特点与优势

便捷性

支持手动、遥控、定时及智能系统控制，操作简便，无需费力手动开关窗户。

安全性

配备过载保护、防夹手等功能，确保使用安全。

支持故障监测和自我保护功能，避免事故发生。

智能化

可连接智能家居设备（如智能音箱、手机APP），实现联动控制和环境自动调节。

根据室内外环境参数（如温度、湿度、风雨信号）自动调节窗户开度，提升居住舒适度。

节能环保

根据室内外环境参数自动调节窗户开度，减少不必要的能源浪费。

通过及时开窗通风，改善室内空气质量，减少空调系统的负担。

可靠性

采用高品质材料和工艺制造，确保长期稳定运行。

配备状态监测和故障报警功能，便于及时发现和处理故障。

六、应用场景

建筑领域

高层建筑、商场、医院的自动排烟窗和通风窗控制。

玻璃幕墙、高窗等难以手动操作的窗户控制。

智能家居

住宅、别墅的窗户自动化控制，提升居住舒适度。

与智能家居系统联动，实现智能化的环境调节。

特殊场合

消防联动控制，实现火灾时的自动排烟和人员疏散。

工业厂房、仓库等场所的通风控制，改善工作环境。

七、选型与安装

选型

根据防火分区、窗户数量及功率需求配置控制箱。

可选择总控箱和分控箱，实现灵活控制。

根据实际需求选择控制箱的功能和接口，如风雨传感器接口、显示屏等。

安装

在专业人员指导下进行安装，确保安全性和有效性。

控制箱应安装在干燥、通风、无腐蚀性气体的场所。

接线应牢固可靠，避免接触不良或短路。

维护

定期检查控制箱的工作状态，清洁传感器和接口。

及时更换损坏的部件，确保控制箱的正常运行。
